Penjelasan Tentang Kabel UTP (Unshielded Twisted Pair) & Kabel STP (Shielded Twisted Pair)

1. Kabel UTP (Unshielded Twisted Pair)

Keuntungan yang diperoleh dengan menggunakan kabel UTP (Unshielded Twisted Pair) adalah harganya relatif murah jika dibandingkan dengan kabel STP (Shielded Twisted Pair) dikarenakan pada kabel UTP tidak terdapat Braided or Foil Shield yang melindungi kabel UTP dari Interferensi dan kabel UTP mudah ketika instalasi.

Kekurangannya dari kabel UTP yaitu rentan terhadap interferensi gelombang elektromagnetik, sehingga ketika installasi kabel UTP perlu di cek kondisi ketika memasang kabel UTP apakah dekat dengan Kelistrikan atau jalur kabel lain yang mengakibatkan interferensi dan Kabel UTP hanya memiliki jarak jangkauannya hanya 100m jika installasi melebihi 100 m maka data tidak akan sampai ke tujuan sehingga ketika ingin installasi kabel UTP yang melebihi jarak 100 m maka harus dipasangkan switch/hub pada jarak tertentu dan jangan sampai memasang switch tersebut pada jarak melebihi 100 m karena akan sama saja data tidak akan sampai ke switch/hub alias tidak terkoneksi.

Gambar Kabel UTP (Unshielded Twisted Pair)

2. Kabel STP (Shielded Twisted Pair)

Kabel STP (Shielded Twisted Pair) berbeda dengan UTP perpedaannya terletak pada ada tidaknya Braided or Foil Shield yang melindungi kabel dari Interferensi. Dengan demikian keuntungan menggunakan kabel STP (Braided or Foil Shield) yaitu kemungkinan terjadi interferensi kecil.

Kekurangan menggunakan kabel STP yaitu harganya relatif mahal jika dibandingkan dengan kabel UTP serta ketika installasi kabel agak sulit jika belum terbiasa karena diameter kabelnya berbeda jika dibandingkan dengan UTP sehingga ketika akan dipasangkan ke RJ-45 kadang susah dimasukan ke RJ-45 untuk dicrimping.

Bagian – Bagian Kabel STP (Shielded Twisted Pair)

Akibat jika terjadi interferensi pada kabel UTP maupun STP yaitu mengakibatkan sinyal digital yang dikirimkan berubah sehingga data yang dikirim menjadi berubah. Lihat gambar dibawah,pada gambar tersebut data yang seharusnya memiliki nilai bit 0 berubah menjadi bit 1.

Ada beberapa kategori untuk kabel Twisted Pair, yaitu :

1. Kategori 1 (Cat-1).

Pada umumnya kabel Cat-1 ini digunakan untuk koneksi telepon dan tidak direkomendasikan untuk transmisi data .

2. Kategori 2 (Cat-2).

Kabel CAT-2 ini memiliki Range impedansi yang lebar, kabel jenis ini sering digunakan untuk sistem PBX dan system Alarm (biasanya dihotel-hotel, supermarket) . Dan Kabel Cat-2 ini sering digunakan untuk Transmisi data ISDN dengan bandwidth maksimum 1 MBps.

3. Kategori 3 (Cat-3).

Kabel Jenis ini sering disebut dengan sebutan voice grade, Menggunakan konduktor padat sebanyak 22 atau 24 pin dan memiliki impedansi 100 Ω.

Dan Kabel Cat-3 ini sering digunakan untuk jaringan 10BaseT dan Token Ring dengan bandwidth 4 MBps.

4. Kategori 4 (Cat-4).

Seperti Cat-3 akan tetapi memiliki bandwidth 20MBps, dan sering diterapkan untuk jaringan Token Ring dengan bandwidth 16 MBps.

5. Kategori 5 (Cat-5) dan Cat-5e

kabel Twisted Pair Cat-5 sering digunakan untuk installasi jaringan yang memiliki bandwidth Maksimal 100 Mbps dan memiliki Jangkauan transmisi data maksimum 100 m. Sedangkan untuk kabel Cat-5e sudah support untuk transmisi data hingga 1000 Mbps.

6. Kategori 6 (Cat-6).

Hampir sama dengan Cat-5 akan tetapi untuk RJ-45 yang digunakan pada Cat-6 ini berbeda harus khusus RJ-45 untuk cat-6 saja.

7. Kategori 7 (ScTP).

Merupakan Kabel Twisted Pair yang saat ini tergolong baru.Kabel ini sangat cocok sebagai media transmisi high traffic dan memiliki Bandwidth maksimal 10 Gbp/s dan memiliki Frequensi 1000 Mhz.

Fungsi masing-masing kabel pada UTP

1. Kabel UTP Putih orange berfungsi untuk mengirim/menerima paket data.

2. Kabel UTP warna Orange berfungsi untuk mengirim/menerima paket data.

3. Kabel UTP Putih Hijau berfungsi untuk mengirim/menerima paket data.

4. Kabel UTP Biru berfungsi untuk mengirim/menerima paket suara.

5. Kabel UTP Putih Biru berfungsi untuk mengirim/menerima paket suara.

6. Kabel UTP Hijau berfungsi untuk mengirim/menerima paket data.

7. Kabel UTP Putih Coklat berfungsi untuk mengirim/menerima arus DC.

8. Kabel UTP Coklat berfungsi untuk mengirim/menerima arus DC.

Macam-macam konfigurasi kabel UTP dan STP :

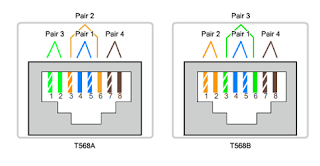

Ada 2 Standar pemasagan Kabel UTP yaitu standar T568A dan T568B. Untuk lebih jelasnya lihat gambar dibawah ini :

1. Kabel Straight, digunakan untuk menghubungkan peralatan/ device jaringan yang berbeda.Untuk menentukan bahwa kabel ini adalah kabel type straight maka tinggal dilihat ujung –ujungnya jika ujungnya memiliki urutan kabel dengan type kabel keduanya yaitu T568A atau Keduannya type T568B maka kabel tersebut adalah kabel type straight.

Contoh :

o Menghubungkan Komputer ke Switch/Hub.

o Menghubungkan Komputer ke Modem/Kabel DSL LAN port.

o Menghubungkan Modem/Kabel DSL LAN port. Ke Router WAN port.

o Menghubungkan Router LAN port ke Switch/Hub uplink port.

o Menghubungkan 2 buah Switch/Hub dengan satu Switch/Hub memakai uplink port dan yang lainnya memakai normal port.

Gambar Konfigurasi kabel UTP Tipe Straight dengan standart T568B

2. Kabel Cross-over,

Kabel Cross-over digunakan untuk menghubungkan peralatan / Device jaringan yang sama. Untuk menentukan bahwa kabel ini adalah kabel type Cross-Over maka tinggal dilihat ujung –ujungnya juga jika ujung satunya menggunakan standart type kabel T568A dan ujung yang satunya memiliki standart type kabel T568B (sebaliknya) maka kabel tersebut adalah kabel type straight.

o Menghubungkan 2 Komputersecaralangsung.

o Menghubungkan Router LAN port ke Switch/Hub normal port. (biasanyadigunakan expanding network)

o Menghubungkan 2 Switch/Hub menggunakan normal port padakedua Switch/Hubs.
